دوره تناوب منفی در پروژه انجام شده با ETABS 2016

fat_torabi

دوره تناوب منفی در پروژه انجام شده با ETABS 2016

4 مرداد 1398 - 12:21

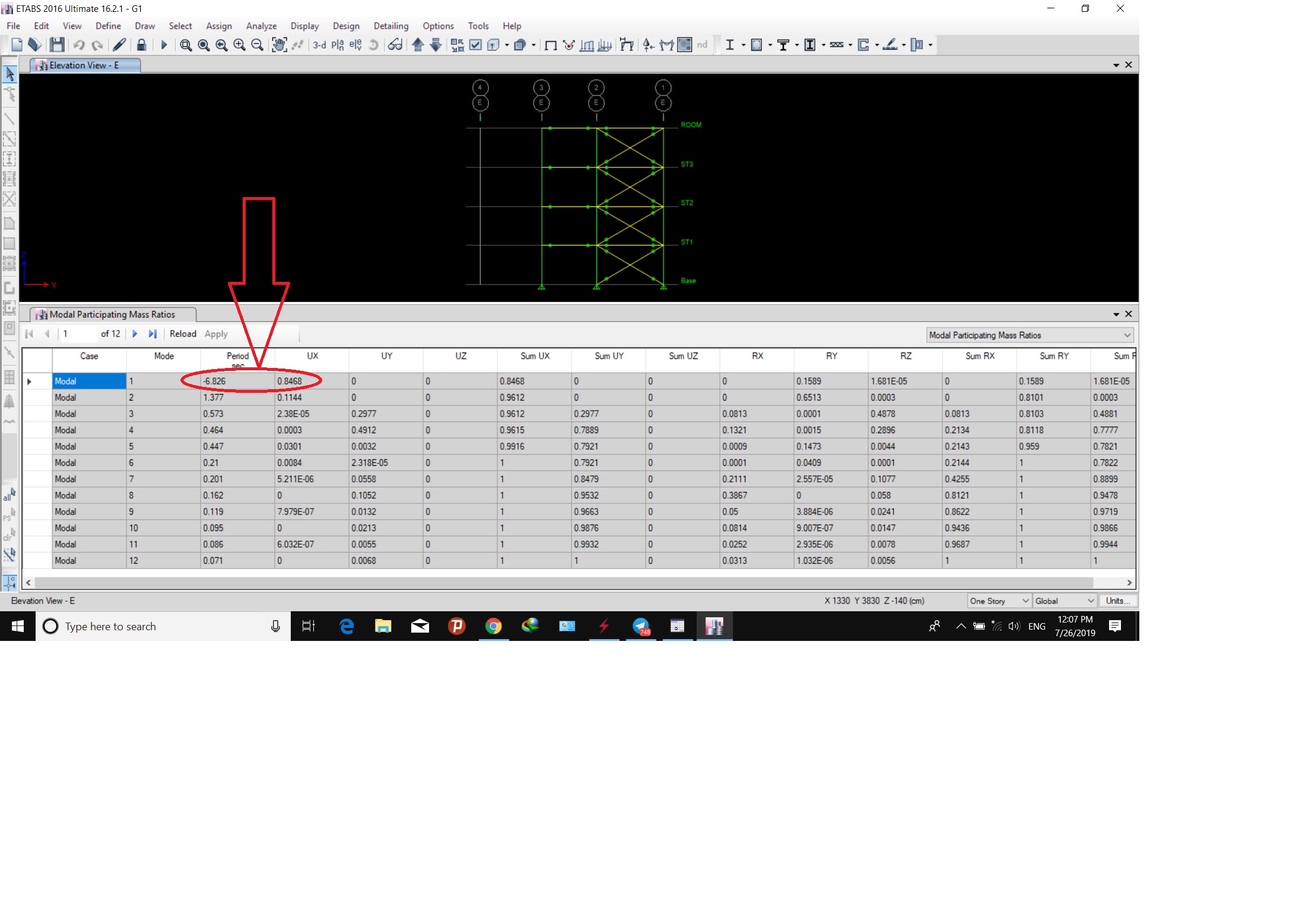

در پروژه فولادی با مهاربند همگرای معمولی برای یک ساختمان 4 سقف، پس از طراحی و تحلیل دوره تناوب در راستای X منفی شده است! با تغییر مقاطع اشکال برطرف نشد. دوستان کسی جهت حل مشکل ایده ای دارد. لطفا راهنمایی فرمائید. به پیوست تصویر مربوطه ارسال شده است لینک پروژه https://drive.google.com/open?id=1hoSLMFZku43LG6Wh3M951fxHaugLxWyC پیشاپیش متشکرم ام.


سازه های فولادی، Steel Structure

قاب مهاربندی همگرا، Convertible Braiding Frame

نرم افزار ایتبز، ETABS

ثبت پاسخ

بازدید: 749

پاسخ

برای ارسال دیدگاه وارد شوید یا ثبت نام کنید .

سلام این مشکل وقتی پیش میاد که سازه شما ناپایداری داشته باشه

arjafari2004

4 مرداد 1398 - 15:22

برای ارسال دیدگاه وارد شوید یا ثبت نام کنید .

سلام، برای رفع آن چکار باید بکنم؟ پلان قابل تغییر نیست و استاد پلان را مشخص کرده است.

fat_torabi

4 مرداد 1398 - 21:03

برای ارسال دیدگاه وارد شوید یا ثبت نام کنید .

سلام بله همانگونه که مهندس عرض کردند سازه شما ناپایدار است فایلتون رو پیوست کنید ببینیم

faryad ahmadkarami

5 مرداد 1398 - 14:31

برای ارسال دیدگاه وارد شوید یا ثبت نام کنید .

مهندس جان فایلتون رو بررسی کردم سازه شما در جهت y قاب ساختمانی ساده با مهاربند است و در جهت xهم قاب ساختمانی ساده است الان برای جهت y مشکلی نیست چون سیستم قاب ساختمانی برای بار های ثقلی و برای مقابله با بارهای جانبی مهاربند دارید ولی در جهت xسازه شما برای مقاومت در برابر بارهای جانبی سیستمی نداره برای همین سازه شما ناپایدار خواهد بود جهت xرا قاب خمشی کنید(یا مهاربند بزارید ) و اتصالات رو گیردار کنید(در صورت استفاده از سیستم قاب خمشی) مشکلتون حل میشه
