یکی از انواع سقف‌های دال دوطرفه مجوف، کوبیاکس می‌باشد که امروزه در زمره سقف‌های جدید محاسبه می‌شود. سقف‌های کوبیاکس یک نوع دیافراگم نوین است که از نظر سازه‌ای بر مبنای سقف‌های دال، به شمار می‌آید.

مفهوم کوبیاکس

اساس طراحی تکنولوژی Cobiax مبنی است بر سقف سازه‌ای با ویژگی «سقف دال ۲ طرفه» مشابه سقف‌های بتنی دال ۲ طرفه مرسوم با این تفاوت که هسته بتن مرکزی در محل‌هایی که کاربرد سازه‌ای ندارد با گوی‌های توخالی جایگزین می‌گردد. (جنس این گوی‌ها پلی اتیلن بازیافت یا پلی پروپیلن می‌باشد)
بدین صورت که این گوی‌ها در حدفاصل مش‌های میلگردی بالا و پایین قرار می‌گیرند. با توجه به اینکه در دال‌های بتنی ۲ طرفه مشکل تحمل نیروی برشی وجود ندارد، طراحی این نوع سقف بر مبنای حذف قسمتی از بتن میانی و ایفای عملکرد دال ۲ طرفه می‌باشد.
در فن‌آوری Cobiax با حذف بار مرده غیرسازه‌ای خاصیت باربری ۲ محوره همچنان حفظ می‌گردد. همچنین با شکل‌گیری غشای بتنی مستحکم در قسمت فوقانی و تحتانی دال به همراه شکل‌گیری شبکه تیرچه‌های داخلی در ۲ امتداد در اثر قراردهی گوی‌ها در سرتا سر فضای میانی دال بتنی می‌توان باربری مناسبی را برای این دال متصور شد.

اجزای این سیستم عبارتند از
مدول قفسه‌ای (گوی‌های پلاستیکی به همراه خرپای فولادی)
دال بتن آرمه

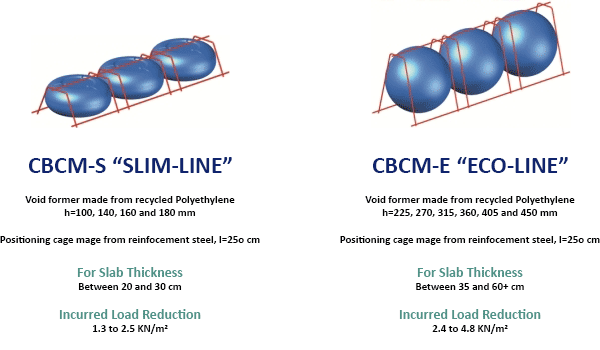

انواع کیج ماژول

مزایای سیستم کوبیاکس در مقایسه با سایر سقف‌های رایج

در سیستم Cobiax اعضای دال سقف شامل بتن، آرماتور، توپی‌های توخالی پلاستیکی، و قفسه مسلح می‌باشد. توپ‌های توخالی در هسته مرکزی قفسه مسلح قرار گرفته و یک قفسه مدولار مسلح ایجاد می‌کند. این کیج مسلح مابین ۲ لایه آرماتور زیرین و رویین دال قرار گرفته و با حذف بتن غیرباربر از درون دال موجب سبک‌سازی آن می‌شود. در این سازه سیستم مقاوم در برابر نیروهای جانبی سازه شامل ترکیب دال و ستون (تقریباً قاب ساده) و دیوار برشی بتنی با شکل‌پذیری متوسط می‌باشد.

مزایای فنی

مزایای فنی سیستم کوبیاکس عبارتند از:

  • باربری ۲ محوره‌، حفظ تمامی مزایای دال بتنی تو پر با دالی تا 35 درصد سبک‌تر

عدم محدودیت درپلان و ارتفاع ساختمان
قابلیت اجرا درسازه‌های مختلف باهرنوع کاربری
استحکام بالا حتی برای بارهای آویز نقطه‌ای بیشتر از یک تن

  • افزایش طول دهانه ها تا 18متر،کاهش تعداد ستونهاوعدم وجود کتیبه درستون‌ها

استفاده مناسب‌تر از فضای پلان
تامین فضا و تعداد بیشتر پارکینگ‌ها

  • امکان حذف تمامی تیرهای میانی و پیرامونی

کاهش حجم مصالح مصرفی، هزینه قالب بندی و آرماتوربندی
ارتفاع کمتر کف تا کف طبقات وکاهش ارتفاع تمام شده ساختمان
داشتن سقف‌هایی باسطوح بسیار صاف و امکان حذف سقف کاذب
امکان تعبیه بازشوهای بزرگ و نامنظم
سهولت اجرای تاسیسات به جهت عدم وجود آویز تیرها

  • کاهش بارمرده ووزن کلی سازه و کاهش ریسک لرزه‌ای سازه

کاهش میزان تغییرشکل دال
تشکیل دیافراگم یکپارچه درسقف و بهبود عملکرد لرزه‌ای ساختمان
به کارگیری ستون‌های کمتر و لاغرتر
کاهش باروارد به شالوده ،کاهش ارتفاع گودبرداری و حجم فونداسیون
کاهش نیروی زلزله و برش پایه

  • امکان ستون‌گذاری به صورت نامنظم و تعبیه کنسول‌های بلند

سهولت درتغییر کاربری و انعطاف پذیری بالا درطرح‌های معماری

مرجع: وبسایت کوبیاکس ایران
